Газовые котлы

Классификация

Газ - выгодный вид топлива, с точки зрения затрат рублей на киловатт тепловой энергии. Т.е. если к Вашему дому  подведена газовая труба, то с точки зрения экономии на топливе альтернативы отсутствуют.

Газовые теплогенераторы классифицируются по следующим признакам.

По исполнению:

1. Настенные

2. Напольные

По эффективности и экономичности:

1. Водогрейные

2. Конденсационные

По способу приготовления горячей воды:

1. Одноконтурные  (отопительная вода)

2. Двухконтурные  (отопительная и горячая сантехническая вода)

Настенный котел

Настенный котел разрез

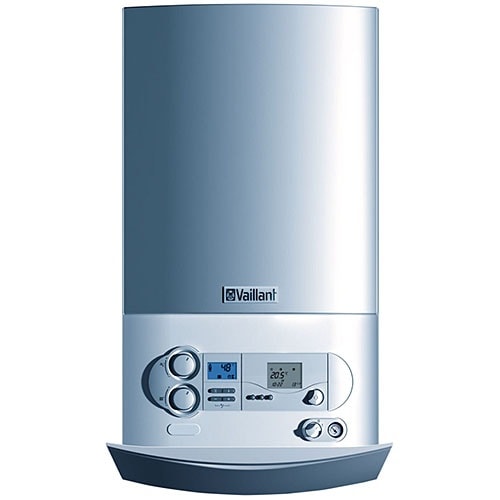

Настенный газовый котел

Данные котлы могут быть как водогрейными, так и конденсационными. Наибольшую популярность в Уральском регионе получили настенники с наддувной горелкой. Это связано стем, что данный вид оборудования имеет демократичную цену, а наличие наддувного вентилятора в горелке позволяет вывести дымоход через наружную стену, а также организовать забор воздуха снаружи здания. Теплогенераторы мощностью до 35 кВт можно размещать практически в любом помещении, не обязательно в котельной.

Настенники укомплектованы всем необходимым для работы: управляющей автоматикой, расширительным баком, гидравлическим блоком с насосом. Для небольших объектов - установил котел, подключил к системе отопления и все, система работает.

Обеспечение горячей водой решается путем установки и подключения бойлера косвенного нагрева,или же, если источник тепла является двухконтурным (имеется встроенный теплообменник для приготовления ГВС), просто подключить его к системе водоснабжения.

Компактность и функциональность данного отопительного оборудования позволяют организовать систему отопления частного дома на небольшой площади и относительно недорого.

Небольшой вес обуславливает такое специфическое применение  настенных генераторов как каскадные котельные, как классические так и крышные, куда напольное оборудование невозможно транспортировать или смонтировать.

Теплообменники водогрейных настенных котлов изготавливаются из меди, а конденсационных из нержавеющий стали или алюминиевого сплава с небольшим сечением водяных каналов.

Срок службы в среднем 10 лет.

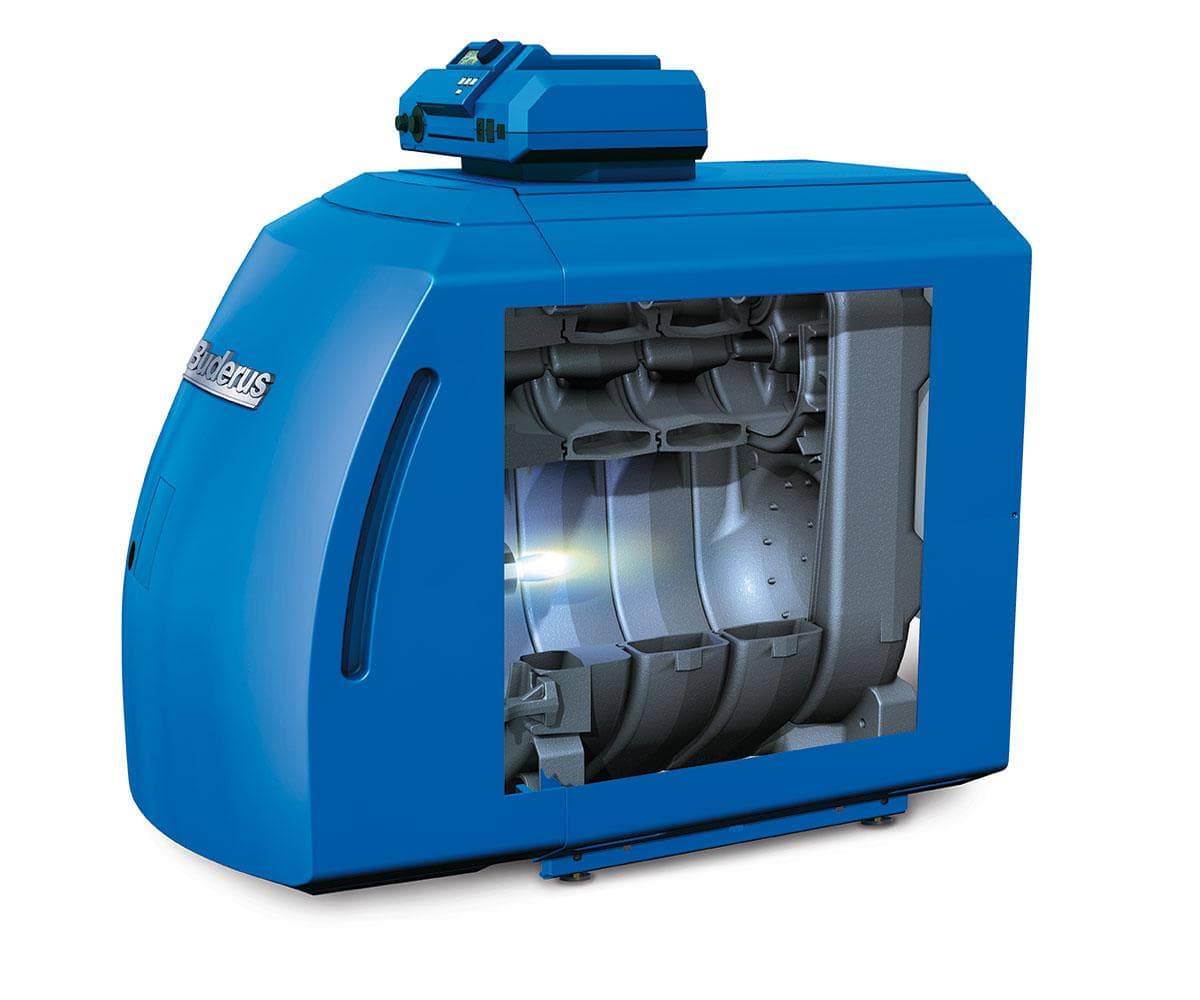

Будерус напольный

Висман напольный

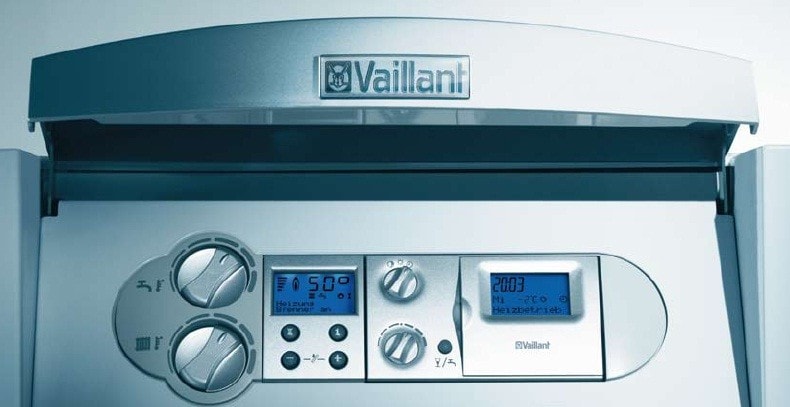

Автоматика напольного

Напольный газовый котел

Основным преимуществом напольного котла перед настенным является его надежность и долговечность. Средний срок эксплуатации - 15 и более лет. При выборе напольника следует обратить внимание на материал, из которого изготовлен теплообменник, обычно это сталь или чугун. Мы рекомендуем котлы с чугунным теплообменником, т.к. чугун обладает более высокой коррозионной стойкостью.

Напольники производятся  с атмосферной или  наддувной горелкой. Если котел может работать с наддувной горелкой, то в комплект поставки не входит. Данное условие не распространяется на конденсационные напольные котлы. Горелка напольного теплогенератора установлена и настроена уже на заводе. Наша компания рекомендует Viessmann или Vaillant. В модельном ряду данных производителей присутствую напольники со встроенным бойлером косвенного нагрева для приготовления горячей воды. Наличие модуляционной горелки позволяет организовать очень гибкую, эффективную и экономичную систему отопления.

Напольный водогрейный котел с атмосферной горелкой обладает наивысшей степенью надежности и доступной ценой, но для его эффективной, а главное безопасной работы, необходимо организовать утепленный вертикальный дымоход с естественной тягой. Мы рекомендуем остановить свой выбор на чугунных котлах фирм Viessmann и Buderus. Если монтаж полноценного дымохода невозможен по техническим или финансовым причинам, но возможно организовать горизонтальных проход через стену небольшой длины (до 6-8 метров), мы предлагаем рассмотреть чугунные котлы Protherm с надставкой полутурбо для принудительного удаления продуктов сгорания газа.

Конденсационный котел

Конденсационный котел

Конденсационный котел - это дальнейшее развитие водогрейного. КПД конденсационного котла в водогрейном режиме выше на 3-5%. Откуда тогда взялся КПД в 109%? Разберем немного теории. Существует две теплоты сгорания, низшая и высшая. Низшая теплота сгорания считается количеством теплоты, полученное путем сжигания топлива. Высшая теплота сгорания определяется количеством теплоты при полном сгорании топлива и теплом, выделяющимся при переходе паров воды в жидкое состояние, т.е. конденсации, а это составляет 8%. Получается, что КПД конденсационного теплогенератора больше водогрейного на 11 %, а поскольку у нас принято за 100% КПД водогрейного котла, то мы получаем КПД конденсационного 109%. Если считать эффективность теплогенераторов по высшей теплоте сгорания, то получается КПД конденсационного 98%, а обычного водогрейного не более 87%.

Конденсационная техника

Конденсационный котел Вайлант

Напольный конденсационный

Принцип работы конденсационного теплогенератора основан на том, что дымовые газы, с содержанием  водяных паров, проходя через теплообменник особой конструкции, конденсируется на его поверхности. При этом выделяется дополнительное количество тепла, те самые 8 %. Это физическое явление возникает при температуре теплоносителя не более 57 С°. Максимальной КПД достигается при температуре теплоносителя 50 С°. Самый эффективный режим работы - 50-30 градусов. В этом режиме идет максимальное конденсатообразование и максимальный теплосъем. Но даже при работе в водогрейном режиме, больше 60 С, котел работает эффективнее традиционного.

В конденсационных теплогенераторах используются наддувные горелки с высокой степенью модуляции. При любой температуре наружного воздуха и разной тепловой нагрузке на здание, эффективность всегда высокая, что не могут обеспечить водогрейные котлы.

Конденсат, образующийся при работе, имеет низкий pH. Это кислая среда. Теплообменники  изготавливаются из нержавеющей стали, отсюда и стоимость данного оборудования, но в то же время превосходная долговечность и надежность работы.

Достоинства конденсационной техники:

1. КПД выше на 11 %, а следовательно и экономия газа.

2. Низкотемпературное отопление - более продолжительный срок службы системы отопления в целом. Меньше накипь, ведь при переходе за 60 С отложение накипи возрастает в разы и резко снижается водородный показатель, о чем более подробно расписано в разделе "котельные".

3. Срок службы больше, по сравнению с традиционными котлами

4. Ниже затраты на дымоход. Он пластиковый, т.к. температура отходящих газов не поднимается выше 90 градусов.

5. Максимальная эффективность на всех нагрузочных режимах за счет модуляционной горелки и регулируемого вентилятора, экономия расходов на  газ до 35% в купе с режимом конденсации.

Недостатки конденсационного оборудования:

1. Стоимость выше в 2 и более раз. Этот недостаток нивелируется, т.к. если мы посмотрим не только на стоимость оборудования, но и прибавим к этому стоимость владения, т.е. затраты на топливо и эксплуатацию, то затраты окупаются за 4 отопительных сезона.

2. Необходима система нейтрализации конденсата. Данный условный недостаток  устраняется путем установки нейтрализатора конденсата и его можно сливать в систему канализации.

Конденсационная техника при первоначальных высоких затратах является  предпочтительным вариантом, с учетом постоянного роста тарифов на природный газ.

Одноконтурный и двухконтурный газовый котел

Отличие одноконтурного теплогенератора от двухконтурного состоит в том, что в первом для приготовления горячей сантехнической воды необходимо установить дополнительное оборудования - бойлер или теплообменник. Для двухконтрурного  необходимо только смонтировать трассы ХГВС, так как горячая вода готовится во вторичном теплообменнике.

Одноконтурный и двухконтурный котел

У двухконтурника больше недостатков.

1. Ограничение по расходу воды. В пределах 10-15 литров в минуту (это одна душевая лейка), если будет больше, вода просто не успеет нагреться до необходимой температуры в 40 градусов.

2. Необходим минимальный расхода, при котором переключается трехходовой клапан. При тонкой струйке воды котел не будет греть воду. А если  необходимо помыт одну чашку из под кофе, то мы будем мыть ее в холодной воде или излишне расходовать горячую воду. Это не эффективно по расходу газа.

3. Невозможно нормально организовать рециркуляцию ГВС. Это не критично при коротких трассах. А если мы имеем протяженные трубы по дому, и вода между открытиями кранов остывает. Вы получаете струю холодной воды в течении определенного промежутка времени, что не комфортно. 1 метр трубы без рециркуляции дает 0,5 - 1 секунду задержки. Если котел расположен на удалении 10 метров от точки водоразбора, то после открытия крана примерно 5 секунд  будет литься холодная вода.

4. Не все двухконтурники оснащены горячим стартом (подогрев вторичного теплообменника при отсутствии водоразбора). Котлу необходимо дополнительное время на переключение трехходового клапана и нагрева вторичного теплообменника ГВС, что дополнительно дает 1-2 секунды задержки в горячей воде.

5. Температурные скачки при изменении расхода ГВС. Если вы принимаете душ, а в это время открыли кран на кухне, то температура понизится, вы увеличите расход ГВ, т.е. повысите температуру. Далее кран на кухне закроют, расход снизится, температура ГВС повысится и вы можете испытать определенные неудобства. Скачки температуры вызывают ощутимый дискомфорт.
